體育場館座椅王牌材料-高密度聚乙烯

高密度聚乙烯
英文名稱為“High Density Polyethylene”，簡稱為“HDPE”。HDPE是一種結晶度高、非極性的熱塑性樹脂。原態HDPE的外表呈乳白色。
HDPE是一種由乙烯共聚生成的熱塑性聚烯烴。雖然HDPE在1956年就已推出，但這種塑料還沒達到成熟水平。這種通用材料還在不斷開發其新的用途和市場。

主要特性
HDPE是一種結晶度高、非極性的熱塑性樹脂。原態HDPE的外表呈乳 白色，在微薄截面呈一定程度的半透明狀。PE具有優良的耐大多數生活和工業用化學品的特性。某些種類的化學品會產生化學腐蝕，例如腐蝕性氧化劑（濃硝酸），芳香烴（二甲苯）和鹵化烴 （四氯化碳）。該聚合物不吸濕并具有好的防水蒸汽性，可用于包裝用途。HDPE具有很好的電性能，特別是絕緣介電強度高，使其很適用于電線電纜。中到高分子量等級具有極好的抗沖擊性，在常溫甚至在-40F低溫度下均如此。各種等級HDPE的獨有特性是四種基本變量的適當結合：密度、分子量、分子量分布和添加劑。不同的催化劑被用于生產定制特殊性能聚合物。這些變量相結合生產出不同用途的HDPE品級；在性能上達到最佳的平衡。
密度
這是決定HDPE特性的主要變量，雖然被提到的4種變量確實起到相互影響作用。乙烯是聚乙烯主要原料，少數的其它共聚單體，如1一丁烯、l一己烯或1一辛烯，也經常用于改進聚合物性能，對HDPE，以上少數單體的含量一般不超過1%－2%。共聚單體的加入輕微地減小了聚合物的結晶度。這種改變一般由密度來衡量，密度與結晶率呈線性關系。美國一般分類按ASTM D1248規定， HDPE的密度在 0．940g/。C以上；中密度聚乙烯（MDPE）密度范圍0．926～0．940g/CC。其它分類法有時把MDPE歸類于HDPE或LLDPE。均聚物具有最高密度、最大的剛度，良好的防滲透性和最高的熔點，但一般具有很差抗環境應力開裂（ESCR）。ESCR是PE抗由機械或化學應力所引起的開裂性的能力。更高的密度一般改進了機械強度性，例如拉伸強度、剛度和硬度；熱性能如軟化點溫度和熱變形溫度；防滲透性，如透氣性或水蒸氣透過性。較低的密度改進其沖擊強度和E－SCR。聚合物密度主要是受共聚單體加入的影響，但較少程度也受分子量影響。高分子量百分數使密度略有降低。例如，在一個較寬分子量范圍內均聚物具有不同的密度。
生產和催化劑
PE最通常的生產方法是通過淤漿或氣相加工法，也有少數用溶液相加工生產。所有這些加工過程都是由乙烯單體、a-烯烴單體、催化劑體系（可能是不止一種化合物）和各種類型的烴類稀釋劑參與的放熱反應。氫氣和一些催化劑用來控制分子量。淤漿反應器一般為攪拌釜或是一種更常用的大型環形反應器，在其中料漿可以循環攪拌。當乙烯和共聚單體（根據需要）和催化劑一接觸，就會形成聚 乙烯顆粒。除去稀釋劑后，聚乙烯顆粒或粉粒被干燥并按劑量加入添加劑，就生產出粒料。帶有雙螺桿擠出機的大型反應器的現代化生產線，可每小時生產PE40000磅以上。新的催化劑的開發為改進新等級HDPE的性能作出貢獻。兩種最常用的催化劑種類是菲利浦的鉻氧化物為基礎的催化劑和鈦化合物一烷基鋁催化劑。菲利浦型催化劑生產的HDPE有 中寬度分子量分布；鈦一烷基鋁催化劑 生產的分子量分布窄。用復式反應器生產窄MDW的聚合物所用催化劑也可用 于生產寬MDW品級。舉例來說，生產顯著不同分子量產 品的兩個串聯反應器可以生產出雙峰分子量聚合物，這種聚合物具有全寬域的分子量分布。
分子量
較高的分子量導致較高的聚合物粘度，不過粘度也與測試所用的溫度和剪切速率有關。用流變或分子量測量對材料的分子量進行表征。HDPE的品級一般具有的分子量范圍是40 000～300 000，重均分子量大致與熔融指數范圍相對應，即從100～ 0． 029/10min。通常地，更高的MW（更低的熔融指數MI）增強了熔體強度、更好韌性和ESCR，但是更高MW使加工
過程更難或且需要更高的壓力或溫度。
分子量分布（MWD）：PE的WD根據使用的催化劑和加工過程而有從窄到寬的不同。
最常用的MWD測量指數是不勻度指數（HI），它等于重均分子量（MW）除以數均分子量（Mn）。所有HDPE品級的這個指數范圍是4—30。窄MWD提供了在模塑過程中的低翹曲性和高沖擊性。中到寬MWD提供了對多數擠塑過程的可加工性。寬MWD也可改進熔體強度和抗蠕變性。
添加劑
抗氧劑的加入可防止聚合物在加工過程中降解，并防止制成品在使用中氧化。抗靜電添加劑用于許多包裝品級以減少瓶子或包裝物對灰塵和污物的粘附。特定的用途需要特殊的添加劑配方，例如與電線、電纜用途相關的銅抑制劑。優良的耐氣候性和抗紫外線（或日光）可通過添加抗UV添加劑。沒有添加抗紫外線或炭黑的PE，建議不要持續在戶外使用。高等級的炭黑顏料提供了優良的抗UV性并可經常在戶外應用，如電線、電纜、槽池村層或管子。
加工方法
PE可用很寬的不同加工法制造。以乙烯為主要原料，丙烯、1-丁烯、己烯為共聚體，在催化劑的作用下，采用淤漿聚合或氣相聚合工藝，所得到的聚合物經閃蒸、分離、干燥、造粒等工序，獲得顆粒均勻的成品。包括諸如片材擠塑、薄膜擠出、管材或型材擠塑，吹塑、注塑和滾塑。

吹塑：在美國銷售的 HDPE1/3以上用于吹塑用途。這些范圍從裝漂白劑、機油、洗滌劑、牛奶和蒸餾水的瓶子到大型冰箱、汽車燃料箱和筒罐。吹塑品級的特性指標，如熔體強度、ES－CR和韌性，與用于片材和熱成型應用級相似，故相似品級可以采用。
注射-吹塑通常用于制造更小的容器（小于16oz），用于包裝藥品、洗發液和化妝品。這種加工過程的一個優點是生產瓶子自動去邊角，不需象一般吹塑加工那樣的后期修整步驟。盡管有某些窄MWD品級用于改進表面光潔度，一般使用中寬到寬MWD品級。

產品性能

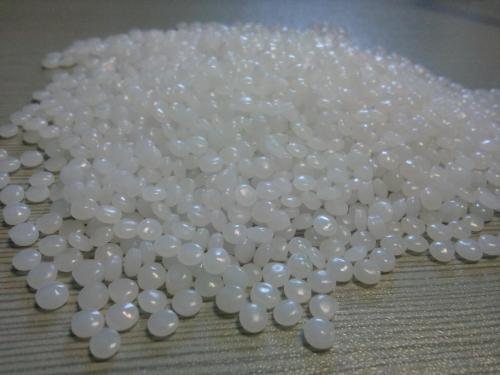

高密度聚乙烯為無毒、無味、無臭的白色顆粒，熔點約為130℃，相對密度為0.941~0.960。它具有良好的耐熱性和耐寒性，化學穩定性好，還具有較高的剛性和韌性，機械強度好。介電性能，耐環境應力開裂性亦較好。
包裝與儲運
貯存時應遠離火源，隔熱，倉庫內應保持干燥、整潔，嚴禁混入任何雜質，嚴禁日曬、雨淋。運輸應貯放在清潔、干燥有頂棚的車廂或船艙內，不得有鐵釘等尖銳物。嚴禁與易燃的芳香烴、鹵代烴等有機溶劑混運。
