辛辛那提大學體育場西看臺翻新案例

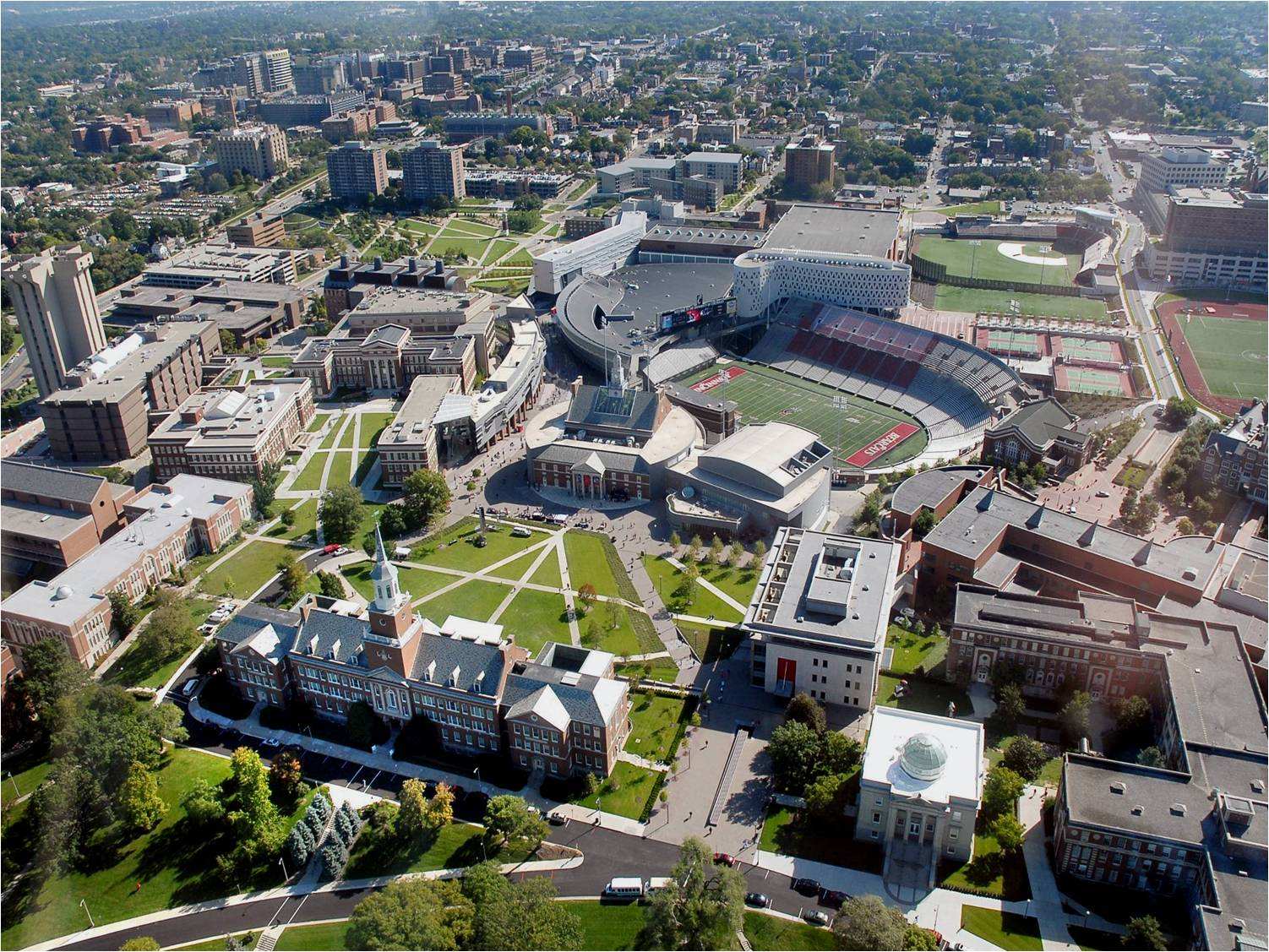

辛辛那提大學的尼普特體育場是是辛辛那提大學熊貍隊的主場，不僅僅只是每年舉辦6場足球比賽，在非比賽日也作為一個校園綠色空間全年對學生開放。最初建于1924年，并于1992年進行了最后一次升級，尼普特體育場急需進行重大翻新以增加其座位數量，如同很多大學體育場近年來所做的，打造更多的創收空間并提升觀眾體驗。

這次耗資8,600萬美元對尼普特體育場進行了擴建，擴建內容包括一個面積為115,000ft.2（10,680㎡）、130yd.（119m）長的西看臺，設有商務座席、豪華包間、新聞記者席、一個連接到相鄰的坦格曼大學中心（TUC）的人行橋、一個從原有的東看臺座位區懸挑出來的抬高的行人大廳以及一個帶有地下衛生間和租借場地的平臺。

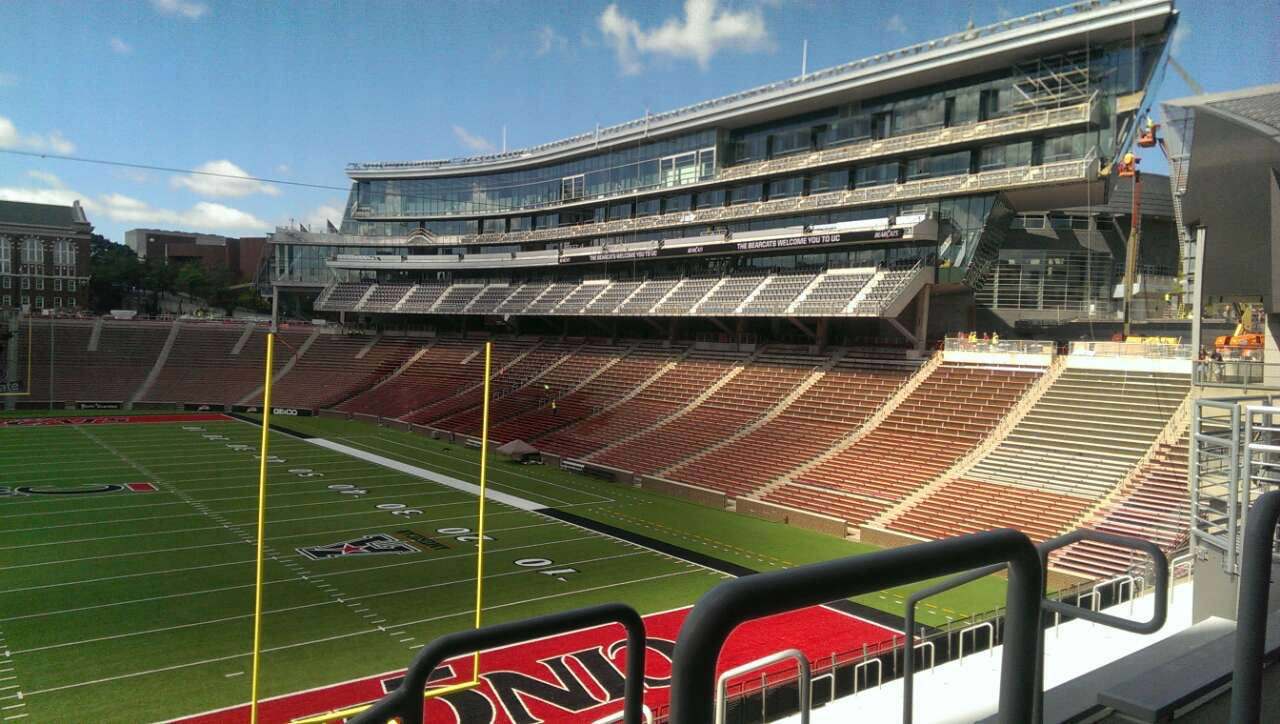

這次翻新的標志性元素就是西看臺，高出下方場地120ft.（36m），席卷了西側碗狀座位區的上方，該建筑的動感造型定義了體育場的邊界，帶有大型玻璃面板的玻璃幕墻使得結構一目了然，展示了高效的X形支撐結構框架，也使得這棟建筑帶有很高的識別性。

西看臺的造型和設計主要是要解決幾個具有挑戰性的場地限制問題，包括和坦格曼大學中心（TUC）靠得很近，要容納一個繁忙的裝貨碼頭以及一條消防車道，還要避開建筑下方的一條大學主要綜合管廊。由于要提升觀眾的觀賽體驗，設計師們很快就意識到不太可能將西看臺布置在廣場上方，并且采用傳統的豎向布置格局，還能為新建的豪華包間和商務座席提供最優的視角。具有創造性的解決方案是將靠近場地側的柱在豎向傾斜10°，將1層之上后排的柱在豎向傾斜18°。內部的4層超級斜撐可以為建筑的上部提供側向支撐。

大部分的主結構框架是鋼結構的，但是體育場地面層是外露的現澆混凝土結構，需要將很大的內力直接傳遞到混凝土墻體上。鋼柱嵌固在混凝土中可以直接傳遞荷載，上兩層的L形預制座椅需要鋼結構加工商與混凝土預制商直接溝通支點問題。但是可能其他任何部位都沒有像玻璃幕墻一樣具有如此多需要協調的挑戰。這種獨一無二的玻璃幕墻是在結構框架安裝后完成的一個設計-建造單元，結構設計團隊就玻璃連接方法的選擇以及沿結構框架的布置位置對幕墻承包商進行了指導，最終形成了一個對角的平行四邊形的玻璃和金屬板墻面，鞏固了建筑在校園內可與其他標志性結構相抗衡的地位。

鑒于該建筑傾斜的幾何造型，有必要對鋼框架進行三維建模來確定各構件之間是否匹配。直至三維建模開始，才完全認識到節點有多復雜。周邊的X形框架在三個方向上都是傾斜的，然而還必須為每層的樓面提供支撐。構件在理論節點上相交于同一塊板上，傳遞較大的重力荷載和側向荷載。使得細部構造更為復雜的是，沿著東側外立面的鋼梁從節點處向外懸挑，支承著2層的預制座席。還好，大部分在工廠加工的節點都可以很好地控制質量，采用摩擦型螺栓的超大孔可以允許進行額外的現場調整。
