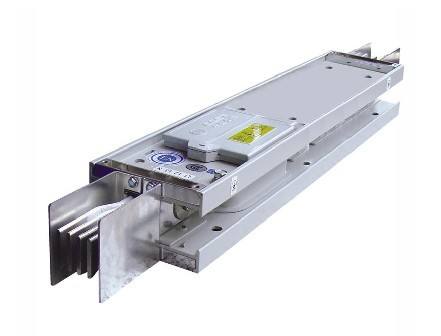

密集型母線槽的安裝圖集及安裝方法，在對母線槽在進行安裝時，對于安裝的人員們需要熟練的掌握密集型母線槽的安裝步驟，對于母線槽相關的性能也要有很好的了解，而且還要有相關的培訓基礎。安裝母線槽的時候，需要有很好的防護措施，必須要將防護裝備佩戴齊全，才能夠對進行安裝。

　　密集母線槽插接箱主要向二級用電設備饋電，插接箱安裝先根據圖紙要求，找到對應的插口，安裝時先固定直線段上的固定柱，然后按安裝圖紙所示位置插下，擰緊固定夾。插接時注意插腳與母線槽上的母排搭接可靠，夾緊緊密，相序一一對應。另外，多數母線槽廠家生產的插接箱有帶電不能插拔的自鎖裝置,但安裝前仍然要檢查核實在斷電情況下才允許插拔安裝。

　　在安裝中應檢查與調試母線才設備是非常重要，整個現場安裝過程中，每一個功能單元安裝前都要用500Mft搖表測絕緣電阻，正常情況下單個密集母線功能單元絕緣電阻大于20Mft以上才可安裝，而且每安裝一個功能單元，都要檢測絕緣電阻，并且每次要求大于20Mft，但對南方潮濕的場所，線路長度大于100m的密集母線系統絕緣電阻不得低于5 兆歐才可無負載通電調試。

　　在對密集型母線進行連接時，需要母排的連接，用具有高絕緣、耐電弧、阻燃的高強度絕緣板做連接附件，帶有絕緣套管的螺栓緊固。這樣是為了防止螺栓上的絕緣套管在安裝過程中避免受到剪切力的作用而導致損傷，設備在變壓器室固定的方式是母線槽下用槽鋼支架托裝，用圓鋼做包箍將母線槽固定在槽鋼支架上，槽鋼支架兩端與變壓器室兩側墻上的預埋件用螺栓連接。

　　安裝過程中母線槽而兩段母線主母排連接時，兩段母線軸線要嚴厲保持在一條中心線上，并使兩段的母排及絕緣板的螺栓孔徹底對齊，穿上螺栓上緊時，每個螺栓要順次用力均勻。此意是為防止螺栓上的絕緣套管在裝置過程中防止遭到剪切力的效果而導致損害。

　　安裝母線槽之前，要選擇正確規格型號密集型母線來進行使用，因為密集型母線有很多種尺寸和型號，必須要選型正確，如果選型不當的話，那么是會影響后期母線槽的性能發揮的。在進行安裝之前要檢查母線槽接觸表面或者絕緣材料，確保這些部位都是正常的，如果受到損壞要及時處理。同時還要看看電氣設備上面是否有沾上泥土、塵土等異物，有的話必須清潔干凈，然后才能進行使用。
