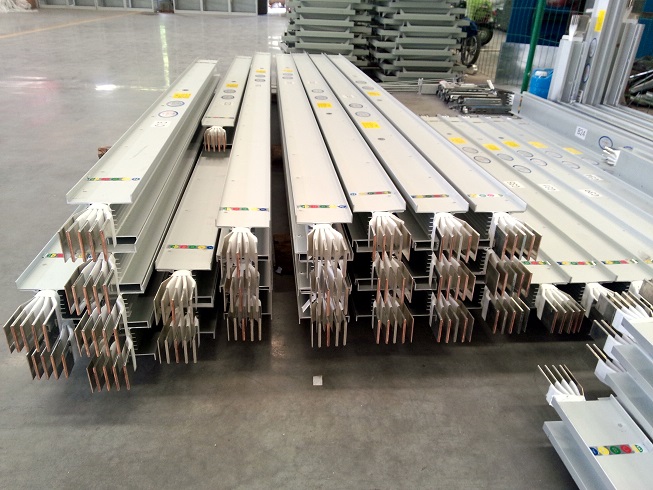

密集型母線槽6空氣型母線中空式的結構

密集型母線的“三明治”結構相對空氣型母線“柵格式”結構明顯存在體積小、占用空間小的優勢；

1、輸電線路的電壓降指標主要取決于輸電線路的電阻、容抗、感抗，空氣型母線由于相間存在較大空間，且外殼為磁性材料（鋼），渦流現象明顯，具有較大的容抗和感抗，電壓降明顯，電能損耗較大；

2、密集型母線緊密的結構，大大降低了母線系統的阻抗，而非磁性的鋁鎂合金外殼更加避免了磁滯渦流現象的產生，使得整個系統電壓降非常小，能耗非常低；發熱量小、散熱快；

3、因?yàn)槊芗湍妇€擁有空氣型母線難以比擬的低阻抗特點，在發熱指標上密集型母線更小；熱量傳遞無外乎對流、輻射、傳導三種方式，而IP54的防護等級決定了母線系統得是全封閉結構，所以母線內部熱量采用對流傳遞是不存在的；密集型母線緊貼式的結構決定了它的熱傳遞方式為“傳導”；空氣型母線相間存在靜止的空氣介質決定了它的傳遞方式為“輻射”，而金屬間的熱“傳導”勢必優越于氣體介質的熱“輻射”；再加上鋁鎂合金外殼材質導熱性能遠優于鋼制外殼；

4、空氣型母線因?yàn)閾碛兄砻婵此瓢踩慕Y(jié)構，往往在絕緣材料的選用上一般均選用市場上中低檔的材料，而這恰恰在使得它的安全性能上存在較大隱患，一旦這種性能較差的絕緣材料老化，絕緣材料脫落加上灰塵的日積月累，使得空氣型母線產生相間短路；而密集型母線相與相間緊貼的結構，決定了在密集型母線絕緣材料的選用上都是當前國際上性能特別優秀的。

5、空氣型母線內部支撐結構較多，勢必增加了故障點，任何一個支撐件的損壞或脫落都會造成較大事故的發生；空氣型母線外殼組裝基本采用螺栓連接，而西門子密集型母線采用全自動鉚接系統組裝，前者在電氣運行（伴隨震動）過程中極容易發生螺栓松動、脫落，存在安全隱患，而后者摒棄了傳統的螺栓連接，電氣連續性好，同時避免了人為因素，裝配精度高。

6、空氣型母線中空式的結構有著它難以避免的“煙囪效應”，一旦一處著火，其中空式的結構正好充當煙囪的角色，使得整個火勢蔓延速度加快，存在嚴重的安全隱患。

      密集型母線相對空氣型母線.體積小、重量輕；密集型母線的“三明治”結構相對空氣型母線“柵格式”結構明顯存在體積小、占用空間小的優勢；2.電壓降小、能耗低（節能）；輸電線路的電壓降指標主要取決于輸電線路的電阻、容抗、感抗，空氣型母線由于相間存在較大空間，且外殼為磁性材料（鋼），渦流現象明顯，具有較大的容抗和感抗，電壓降明顯，電能損耗較大；而密集型母線緊密的結構，大大降低了母線系統的阻抗，而非磁性的鋁鎂合金外殼更加避免了磁滯渦流現象的產生，使得整個系統電壓降非常小，能耗非常低；發熱量小、散熱快；3.因?yàn)槊芗湍妇€擁有空氣型母線難以比擬的低阻抗特點，在發熱指標上密集型母線更小；熱量傳遞無外乎對流、輻射、傳導三種方式，而IP54的防護等級決定了母線系統必須是全封閉結構，所以母線內部熱量采用對流傳遞是不存在的；密集型母線緊貼式的結構決定了它的熱傳遞方式為“傳導”；空氣型母線相間存在靜止的空氣介質決定了它的傳遞方式為“輻射”，而金屬間的熱“傳導”勢必優越于氣體介質的熱“輻射”；再加上鋁鎂合金外殼材質導熱性能遠優于鋼制外殼；4.安全性能高；空氣型母線因?yàn)閾碛兄砻婵此瓢踩慕Y(jié)構，往往在絕緣材料的選用上一般均選用市場上中低檔的材料，而這恰恰在使得它的安全性能上存在較大隱患，一旦這種性能較差的絕緣材料老化，絕緣材料脫落加上灰塵的日積月累，使得空氣型母線產生相間短路；而密集型母線相與相間緊貼的結構，決定了在密集型母線絕緣材料的選用上都是當前國際上性能特別優秀的，現在市場上一些密集型母線好的品牌均采用美國杜邦聚酯薄膜材料，絕緣性能B級，使用壽命在50年以上，完全保證了密集母線.另外，空氣型母線內部支撐結構較多，勢必增加了故障點，任何一個支撐件的損壞或脫落都會造成較大事故的發生；空氣型母線外殼組裝基本采用螺栓連接，而西門子密集型母線采用全自動鉚接系統組裝，前者在電氣運行（伴隨震動）過程中極容易發生螺栓松動、脫落，存在安全隱患，而后者摒棄了傳統的螺栓連接，電氣連續性好，同時避免了人為因素，裝配精度高。6.空氣型母線中空式的結構有著它難以避免的“煙囪效應”，一旦一處著火，其中空式的結構正好充當煙囪的角色，使得整個火勢蔓延速度加快，存在嚴重的安全隱患。
