體育館看臺設計

一、體育館簡介

體育館是指配備有專門設備而能夠進行球類、室內田徑、冰上運動、體操（技巧） 、武術、拳擊、擊劍、舉重、摔跤、柔道等項目或多項室內競技比賽和訓練的體育建筑。主要由比賽和練習場地、開臺和 輔助用房及設施組成。體育館根據比賽場地的功能可分為綜合體育館和專項體育館，不設觀眾看臺及相應用房的體育館也 稱為訓練房。

1）體育館建筑等級劃分：

2）體育館看臺規模（觀眾數量）設計

注：當在特定條件下，達不到規定指標下限時，應利用規劃和建筑手段來滿足場館 再使用安全、疏散、停車等方面的要求

二、體育館整體平面形狀

體育館整體平面形狀比較常見的有長方形、正方形、圓形、橢圓形，也有多角形、 其他不規則形狀（如花瓣形、三角形等）。最常見的是長方形和橢圓形

1）長方形平面：長方形平面的優點是外形簡潔、結構簡單，場地縱向兩側看臺視 線好、容量大、基本能按最佳視線位置安排座席，適用于看臺邊線為長方形，場地縱軸兩側或一側為主看臺的中小型館。

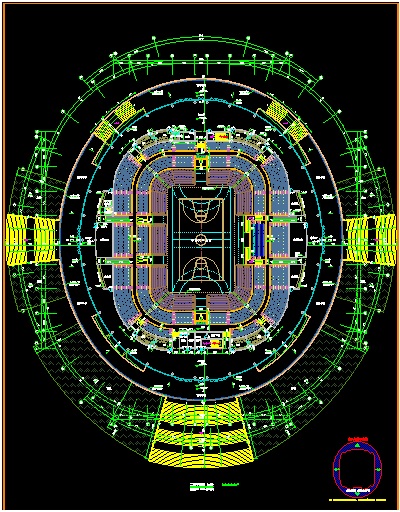

2）圓形、橢圓形平面：主要適用于大中型體育館。

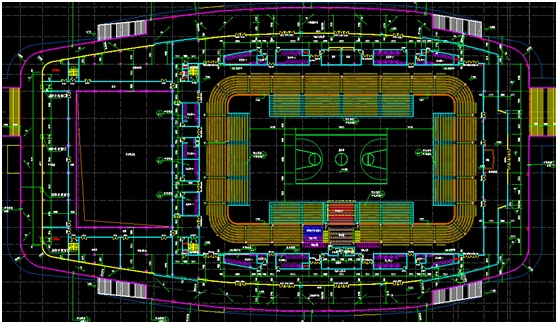

示圖如下：

三、看臺視線設計

1）視角：觀眾視線與視平線之間的夾角，分為水平視角和垂直視角兩種。 最佳視角是確保視線質量的重要因素。一般來說視角高度角不宜超過45度，最低不宜低于5度。水平方位角由于體育館比賽 場地是長方形，從觀眾入席實測記錄表明，座席視距大小，高角度的大小（樓廂高度角較堂廂高度視覺質量差）是影響觀 眾座席視覺質量的主要因素。

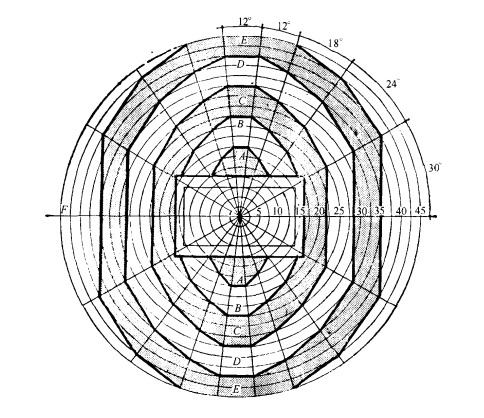

視覺質量分區圖形

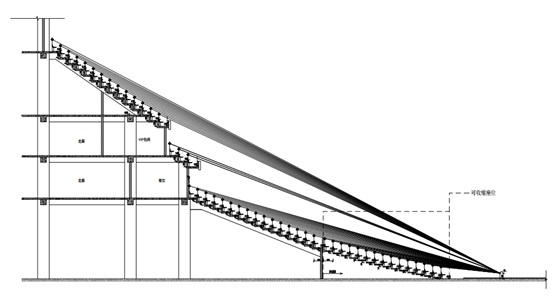

2）視線：由觀眾眼睛至場地設計視點的連線。看臺有可變性、觀眾視線 無遮擋、觀眾視覺質量好，優良視線座席應占90%以上。

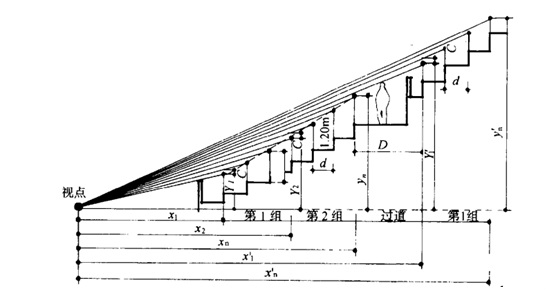

視線計算公式：

3）視距：由觀眾眼睛到比賽場地中被觀察物體的距離。視距過遠視覺的清 晰度差，視距近清晰度好，因此，球類體育館最大視距一般不宜大于45m,最小視距不低于3m。

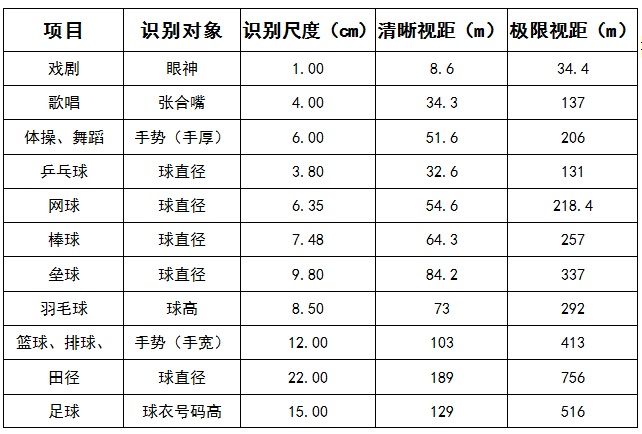

各賽類項目視距如下圖：

四、體育館看臺座椅的設計與選擇

（1）看臺功能分類：

注：1、殘疾觀眾(輪椅）席位數可按觀眾席位總數的2‰計算。位置應方 便殘疾觀眾入席及疏散；2、貴賓包廂面積每間不宜小于2m*3m.

（2）觀眾席位常規選擇：

（3）觀眾席最小尺寸

注：1 記者席占2座2排，前排放工作臺；

      2 評論員席占3座2排，前排工作臺；

      3 看臺排距指凈距，如首末排遇欄桿或靠背后傾又影響應適當加大；

      4 一般觀眾座椅高度不宜小于0.35m，且不應超過0.55m；

     5 座椅應安裝牢固，并便于看臺清掃，室外座椅還應防止座椅面積水。

（4）座椅選擇實例：

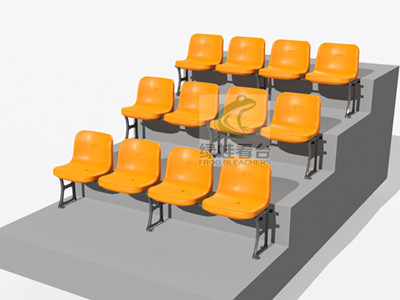

     1）普通觀眾席固定固定座椅。

     A．普通觀眾席座椅占據大部分席位，視造價不同， 可選用平裝、側裝、立裝。

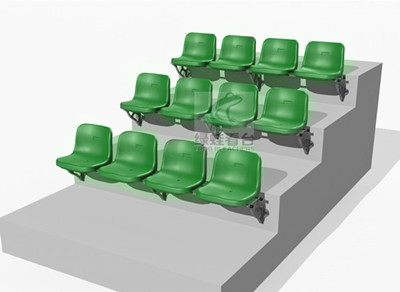

          下面2圖分別為側裝座椅和立裝座椅實例

     B．普通觀眾席固定座椅的材質選擇：一般最常用的 是中空吹塑椅，也有注塑椅，玻璃鋼基本已經被淘汰。

     C．一體椅和翻板椅。固定座椅視造價情況，可選用 一體椅或翻板椅。翻板椅一般價格是一體椅的價格3-4倍。

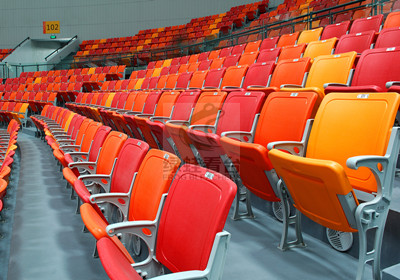

          下圖為體育館固定觀眾席翻板椅實例：

  2）普通觀眾席活動看臺。場地的多功能使用使得活動看臺比較受親 睞。

     A．按驅動方式分，可選擇電動伸縮看臺、手動伸縮 看臺；

     B．座椅的安裝方式分為前置式和后置式，一般后置 式造價比較高；

     C．按座椅的材質分為注塑椅、吹塑椅、軟包椅。

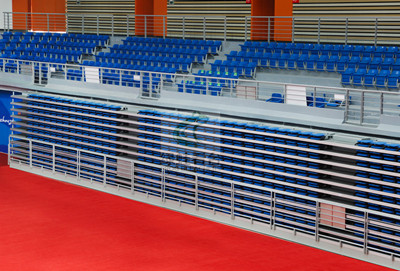

          下面為體育館活動看臺實例

3）主席臺桌椅

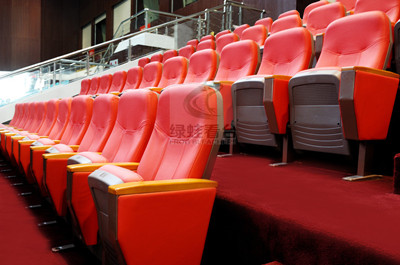

      一般采用軟包椅。下圖為體育館主席臺實例。

6、看臺設計安全消防要求

     活動看臺設計和座席布局的要點：首先要方便觀眾的入場和出場，過道的布置和尺寸應滿足消 防安全疏散需要，盡可能的使場館土地最大化利用。觀眾席縱向走道之間的連續座位數目 ，室內每排不宜超過26個，當僅 有一側走道時，座位數目應當減半。

看臺的護欄高度應符合下列要求：

1、欄桿高度不應低于0.9m，再看臺后部危險性較大處嚴禁低于1.1m

2、欄桿形式不應遮擋觀眾視線并保障觀眾安全

3、橫向過道兩側至少一側應設護欄

4、當看臺坡度較大、前后排高度差超過0.5m時，其縱向國道上應加設欄桿扶手；采用無靠座椅時不宜超過10排，超過 時必須增設橫向過道。
